Vitrine réfrigérée murale négative : comprendre la technologie pour mieux exploiter son équipement frigorifique

Une vitrine réfrigérée murale négative est conçue pour présenter et conserver des produits surgelés à basse température dans les conditions nécessaires à leur maintien en température.

Mais derrière ce meuble se trouve un système frigorifique soumis à des contraintes particulières. À la différence du froid positif, le froid négatif doit maintenir un écart de température beaucoup plus important avec l’ambiance du magasin. L’isolation, le circuit frigorifique, la circulation de l’air, le dégivrage, la régulation et les vitrages jouent donc un rôle essentiel dans les performances de l’équipement.

Pour le commerçant, comprendre ces technologies permet de mieux évaluer une vitrine murale négative, de maîtriser sa consommation énergétique et de limiter les risques liés à une mauvaise conservation des produits surgelés.

Comprendre la technologie pour mieux exploiter son équipement frigorifique

L’objectif n’est pas de devenir frigoriste. Il s’agit de comprendre ce qui se passe derrière une vitrine frigorifique négative pour mieux évaluer ses performances, son coût d’exploitation et sa capacité à préserver les produits surgelés.

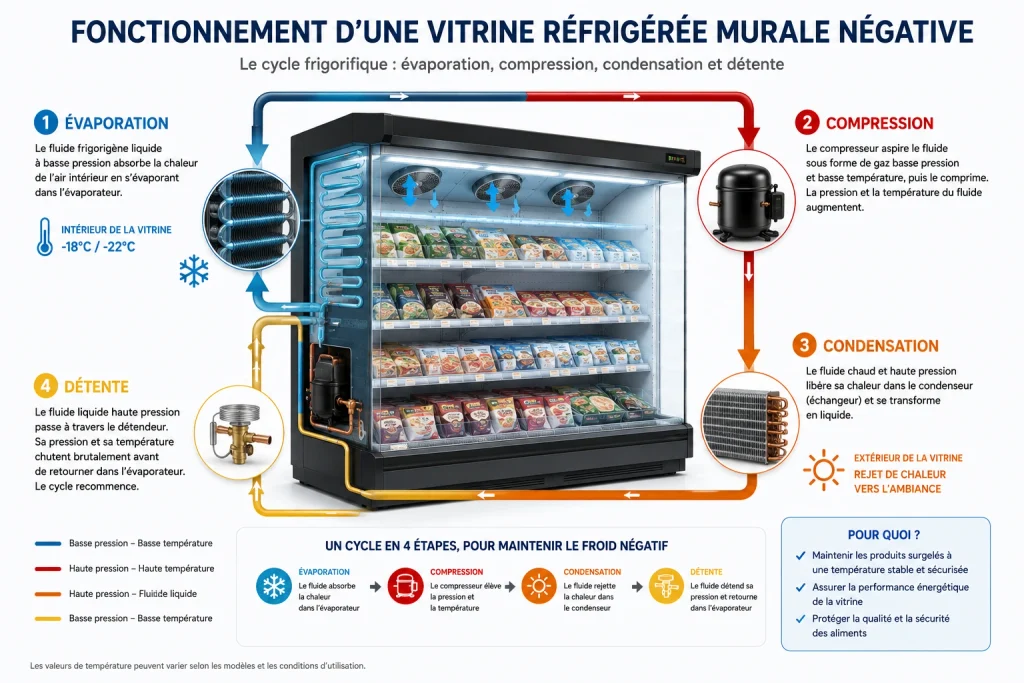

Comment fonctionne une vitrine réfrigérée murale négative ?

Le principe reste celui d’un système frigorifique : extraire la chaleur du volume réfrigéré pour la rejeter vers l’extérieur. Mais une vitrine réfrigérée négative fonctionne à des températures beaucoup plus basses qu’une vitrine positive. Le système frigorifique doit donc extraire davantage de chaleur pour maintenir le meuble à basse température malgré les apports thermiques provenant du magasin.

Le cycle frigorifique repose généralement sur quatre grandes étapes :

1. Évaporation : le fluide frigorigène absorbe la chaleur dans l’évaporateur.
2. Compression : le compresseur augmente la pression et la température du fluide.
3. Condensation : le fluide rejette la chaleur vers l’extérieur.
4. Détente : sa pression est abaissée avant son retour vers l’évaporateur.

Le cycle recommence en permanence afin de maintenir la température de conservation.

Pourquoi le froid négatif est-il plus exigeant ?

Plus la température recherchée est basse, plus le système frigorifique doit travailler contre un écart de température important. La chaleur entre en permanence dans le meuble par différents chemins :

• les parois ;
• les vitrages ;
• les ouvertures ;
• les produits introduits dans le meuble ;
• les infiltrations d’air ;
• les échanges avec l’environnement.

Le système frigorifique doit compenser ces apports.

Ce que cela change pour le commerçant

Une vitrine réfrigérée murale négative est donc particulièrement sensible à la qualité de sa conception et à ses conditions d’exploitation. Une bonne isolation, une circulation d’air maîtrisée, une régulation efficace et un dégivrage correctement piloté peuvent avoir un impact direct sur la consommation et la stabilité des températures.

À retenir : plus la température de conservation est basse, plus chaque apport de chaleur devient important à compenser.

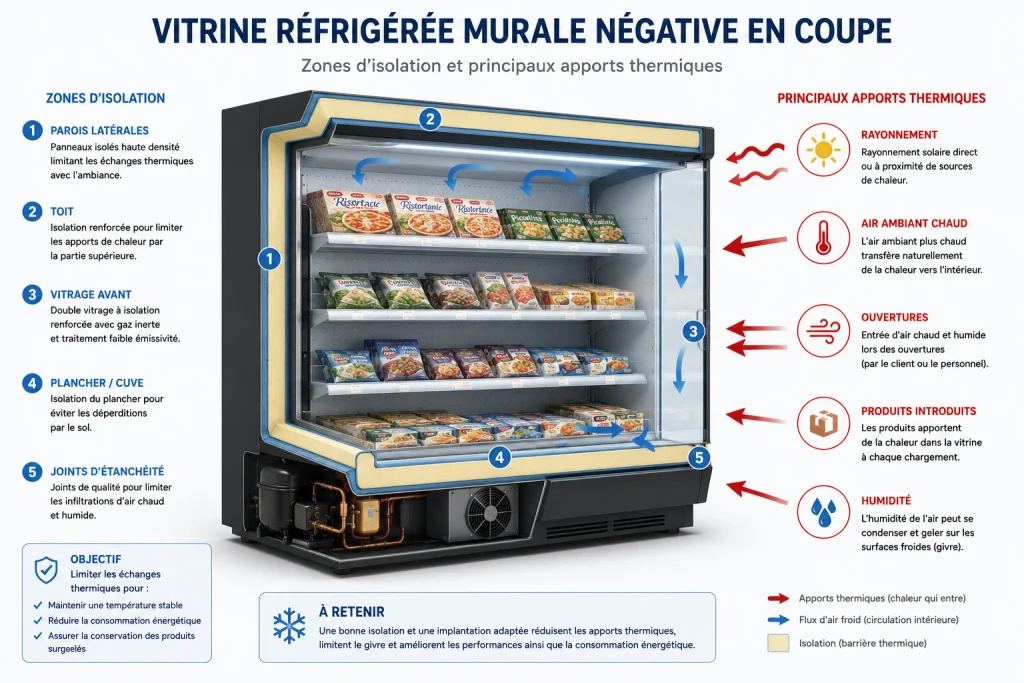

Pourquoi l’isolation est-elle essentielle dans une vitrine murale négative ?

Une vitrine réfrigérée négative doit maintenir une température très basse alors que le meuble se trouve dans un environnement beaucoup plus chaud. L’isolation constitue donc une véritable barrière entre le volume froid et l’environnement extérieur.

Elle concerne notamment :

• les parois du meuble ;
• les éléments de structure ;
• les vitrages ;
• les joints ;
• les zones de fermeture ;
• les éventuels ponts thermiques.

Une mauvaise isolation augmente les échanges thermiques entre l’intérieur et l’extérieur. Le système frigorifique doit alors compenser davantage de chaleur.

Le raisonnement est simple

Plus de chaleur entre → plus de froid doit être produit → plus le système travaille → plus la consommation peut augmenter.

Ce que cela change pour le commerce

L’isolation est un élément que le client ne voit pas forcément lorsqu’il regarde une vitrine. Pourtant, elle peut avoir une influence durable sur le coût d’exploitation. C’est un bon exemple de caractéristique technique qui ne se résume pas à l’esthétique du meuble : ce qui se passe à l’intérieur de la paroi peut avoir des conséquences sur la facture énergétique pendant toute la durée de vie de l’équipement.

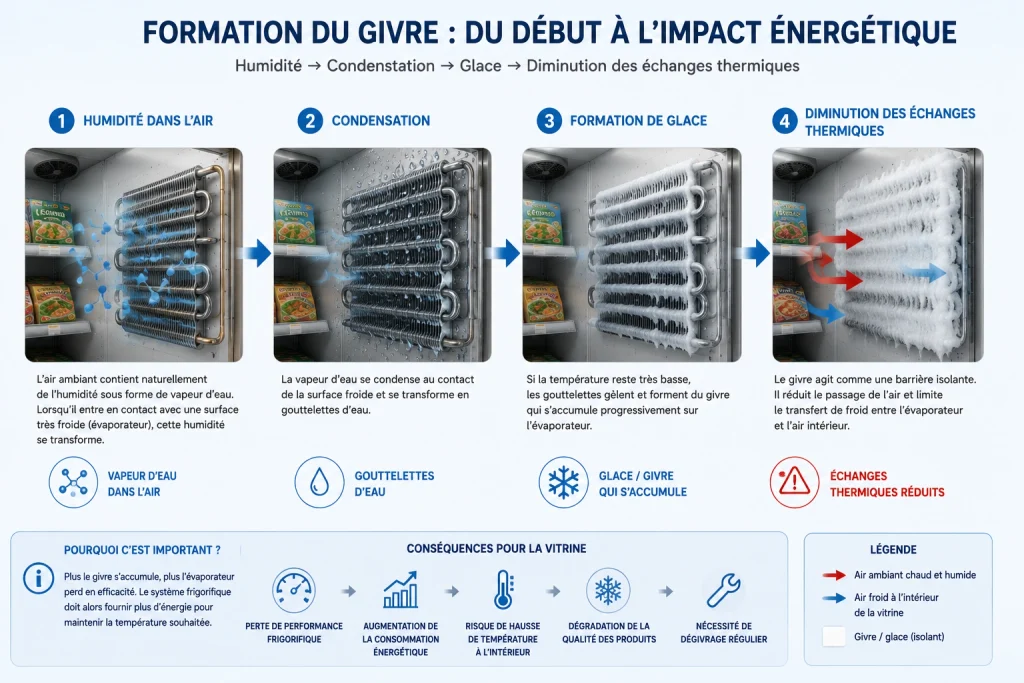

Pourquoi le givre est-il un enjeu majeur du froid négatif ?

Le givre est l’une des particularités les plus importantes du fonctionnement d’une vitrine réfrigérée murale négative. Lorsque de l’air humide rencontre une surface très froide, l’humidité peut se condenser puis geler. Une accumulation progressive de givre peut alors apparaître sur l’évaporateur et certaines surfaces froides.

Le problème est double. D’une part, le givre réduit les échanges thermiques entre l’air et l’évaporateur. D’autre part, il peut perturber la circulation de l’air et augmenter progressivement les besoins du système frigorifique. Le givre peut également affecter la visibilité des produits et dégrader l’expérience d’achat lorsqu’il apparaît sur certaines surfaces vitrées ou zones accessibles au client.

Ce que cela change pour le commerçant

Le givre n’est donc pas simplement un problème esthétique. Il peut devenir un problème : thermique → énergétique → opérationnel → commercial.

Une bonne gestion du dégivrage est donc essentielle pour maintenir les performances de la vitrine.

Comment fonctionne le dégivrage d’une vitrine réfrigérée négative ?

À basse température, le dégivrage d’une vitrine réfrigérée négative constitue un élément particulièrement important du fonctionnement. Le système doit périodiquement éliminer le givre accumulé sur l’évaporateur.

Selon la conception de l’équipement, différentes technologies peuvent être utilisées pour transférer suffisamment d’énergie vers l’évaporateur afin de faire fondre la glace. Le véritable enjeu est cependant le pilotage du cycle.

Un dégivrage trop fréquent peut entraîner une consommation supplémentaire et perturber temporairement les conditions de fonctionnement.Un dégivrage insuffisant peut laisser le givre s’accumuler et dégrader progressivement les performances frigorifiques.

Pour le commerçant

Le dégivrage doit donc être considéré comme un élément de performance globale : Un bon système de dégivrage permet de maintenir les performances de l’évaporateur sans multiplier inutilement les cycles. Cela explique pourquoi la régulation électronique prend une importance particulière dans les équipements négatifs modernes.

Comment maintenir une température négative stable ?

La température d’une vitrine réfrigérée murale négative doit rester suffisamment stable pour préserver les produits surgelés dans les conditions prévues. La régulation joue ici un rôle central.

Des sondes mesurent la température et transmettent les informations au régulateur. Celui-ci commande les différents éléments du système afin de maintenir le point de consigne. Selon la technologie du meuble, la régulation peut agir notamment sur :

• le compresseur ;
• les ventilateurs ;
• la détente ;
• le dégivrage ;
• les alarmes ;
• certains équipements auxiliaires.

Pourquoi la stabilité est-elle importante ?

Une baisse ou une hausse ponctuelle de température n’a pas nécessairement les mêmes conséquences qu’une dérive répétée ou prolongée. La surveillance de la température permet donc de détecter plus rapidement les situations anormales.

Ce que cela change pour le commerce

Une régulation efficace contribue à :

• maintenir les produits dans de bonnes conditions ;
• limiter les dérives de température ;
• optimiser le fonctionnement frigorifique ;
• faciliter la surveillance ;
• réduire certains risques d’exploitation.

La régulation est donc à la fois un dispositif frigorifique et un outil de maîtrise du risque.

Pourquoi les vitrages sont-ils particulièrement importants en froid négatif ?

Dans une vitrine réfrigérée verticale négative, le vitrage constitue une séparation entre une zone très froide et l’ambiance du magasin. Il doit donc limiter les échanges thermiques tout en permettant aux clients de voir les produits. Le vitrage doit également limiter ou gérer la condensation et le givre susceptibles d’apparaître lorsque la température de surface devient très basse.

Selon les technologies utilisées, différents dispositifs peuvent contribuer à maintenir la visibilité et les performances du meuble.

Ce que cela change pour le commerçant

Le vitrage remplit donc plusieurs fonctions simultanément : isoler → conserver → rendre les produits visibles → préserver l’attractivité du rayon. Une solution performante doit trouver un équilibre entre performance thermique, visibilité et consommation énergétique.

Où se trouve la consommation d’une vitrine réfrigérée murale négative ?

Le fonctionnement à basse température entraîne des besoins frigorifiques importants. Mais, comme pour tout équipement frigorifique, la consommation globale ne dépend pas uniquement du compresseur.

Une petite différence peut devenir importante

Une vitrine réfrigérée murale négative fonctionne pendant de longues périodes. Si elle consomme légèrement plus chaque jour, la différence se cumule sur plusieurs années. Et lorsque plusieurs vitrines sont installées dans un même magasin, l’effet se multiplie.

Pour votre commerce

Pour comparer deux vitrines négatives, ne regardez pas uniquement le prix d’achat. La consommation annuelle, les besoins de maintenance et les performances de dégivrage doivent également entrer dans le calcul.

Quel fluide frigorigène pour une vitrine réfrigérée murale négative ?

Le fluide frigorigène est essentiel au fonctionnement du cycle frigorifique. Dans le froid négatif, le choix du fluide doit être compatible avec les conditions de fonctionnement à basse température et avec l’architecture du système. Le secteur évolue progressivement vers des fluides à plus faible potentiel de réchauffement global.

Parmi les solutions rencontrées dans le froid commercial figurent notamment :

• le R290 (propane) ;
• le R744 (CO₂) ;
• différentes solutions à faible GWP selon les équipements et les architectures.

Le choix du fluide influence la conception, les conditions de fonctionnement, les dispositifs de sécurité et les opérations de maintenance.

Ce que cela change pour le commerçant

Le fluide frigorigène est un choix qui accompagne l’équipement pendant toute sa durée de vie. Il faut donc considérer à la fois : la performance aujourd’hui + la maintenance demain + l’évolution réglementaire dans le temps.

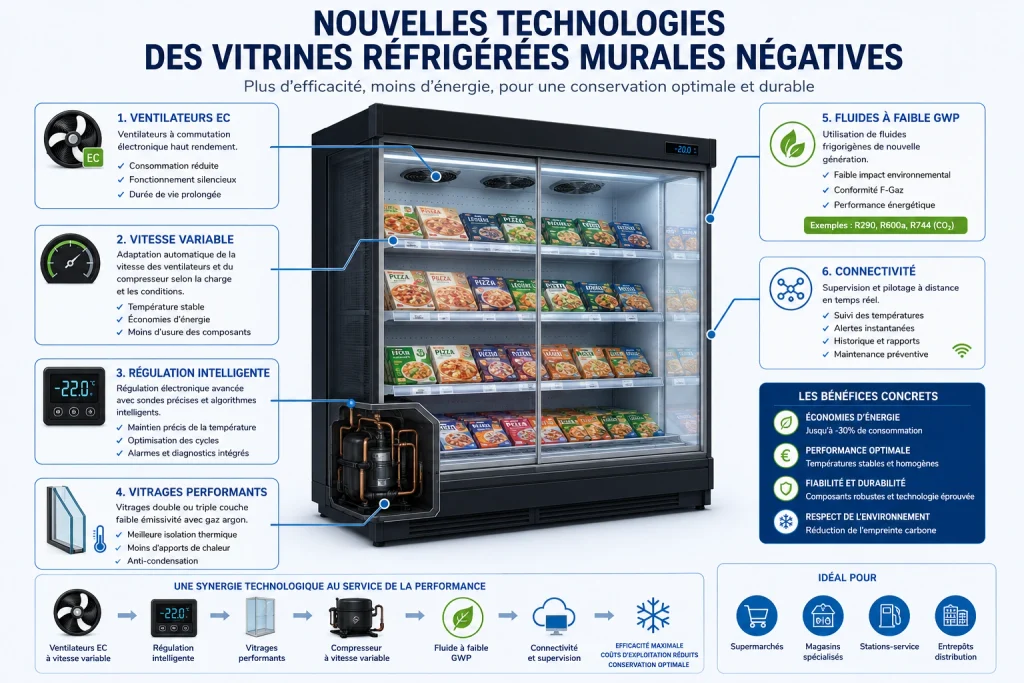

Quelles technologies améliorent les performances des vitrines négatives ?

Les fabricants cherchent aujourd’hui à améliorer simultanément :

• l’efficacité énergétique ;
• la stabilité thermique ;
• la gestion du givre ;
• la visibilité des produits ;
• la surveillance ;
• la maintenance.

Des composants plus efficaces

Les ventilateurs EC, les compresseurs à vitesse variable et les systèmes de détente électronique permettent d’adapter plus précisément le fonctionnement aux besoins réels. L’objectif est de limiter les fonctionnements inutiles tout en maintenant les conditions de conservation.

Une gestion plus précise du dégivrage

La régulation électronique permet également d’améliorer la gestion des cycles de dégivrage. L’objectif est de trouver le bon équilibre : suffisamment de dégivrage pour maintenir les performances, mais pas davantage que nécessaire.

Des vitrages et une isolation plus performants

Les évolutions portent également sur les matériaux isolants, les vitrages et les solutions destinées à limiter la condensation et le givre. Ces technologies ont un objectif commun : réduire les échanges thermiques entre le meuble et le magasin.

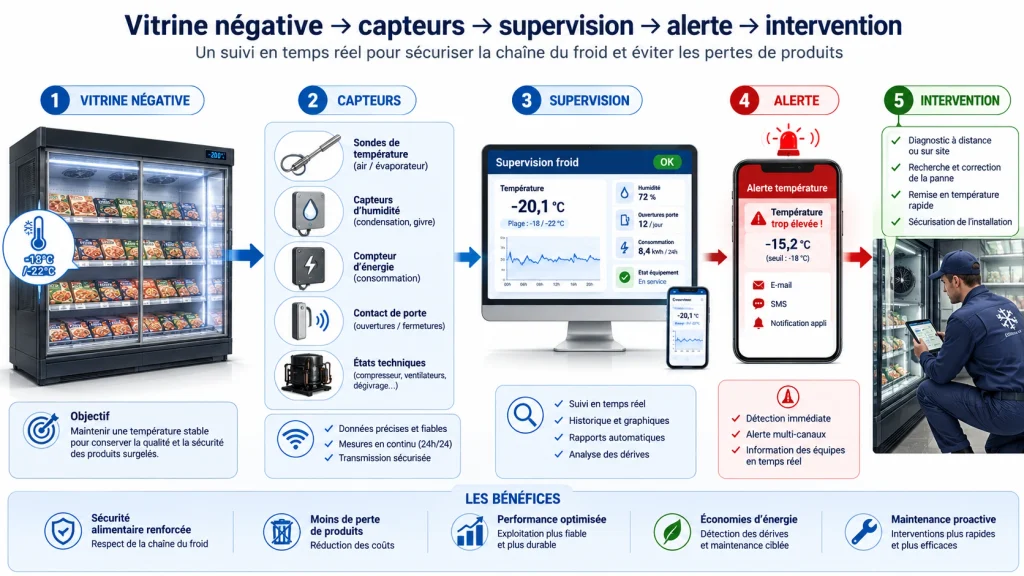

Une vitrine négative connectée peut-elle améliorer l’exploitation ?

La connectivité permet de suivre certains paramètres de fonctionnement à distance. Selon les équipements et les systèmes de supervision utilisés, il peut être possible de surveiller : La connectivité permet de suivre certains paramètres de fonctionnement à distance.

Selon les équipements et les systèmes de supervision utilisés, il peut être possible de surveiller :

• les températures ;
• les alarmes ;
• les cycles de dégivrage ;
• certains paramètres frigorifiques ;
• les consommations ;
• les dérives de fonctionnement.

Pour le commerçant, l’intérêt est surtout de pouvoir détecter rapidement une anomalie. Une température qui dérive, un équipement qui fonctionne anormalement longtemps ou un problème de dégivrage peuvent ainsi être identifiés plus rapidement. À l’échelle d’un réseau de magasins, la supervision permet également de comparer les performances des différents équipements et de repérer les situations nécessitant une intervention.

Maintenance : pourquoi est-elle particulièrement importante en froid négatif ?

Une vitrine réfrigérée négative est un équipement qui fonctionne dans des conditions exigeantes. Le système frigorifique, l’évaporateur, les ventilateurs, les dispositifs de dégivrage et les systèmes de régulation doivent conserver leurs performances dans le temps.

Un entretien adapté permet notamment de limiter les conséquences :

• de l’encrassement ;
• de la formation excessive de givre ;
• des défauts de ventilation ;
• des dérives de température ;
• des problèmes de régulation.

Ce que cela change pour le commerce

Une panne sur une vitrine réfrigérée murale négative peut avoir des conséquences importantes. Elle peut affecter la disponibilité du meuble, perturber l’exploitation et exposer les produits à une rupture des conditions de conservation attendues.

La maintenance doit donc être considérée comme une composante du coût total et de la continuité d’exploitation, et non comme une dépense secondaire.

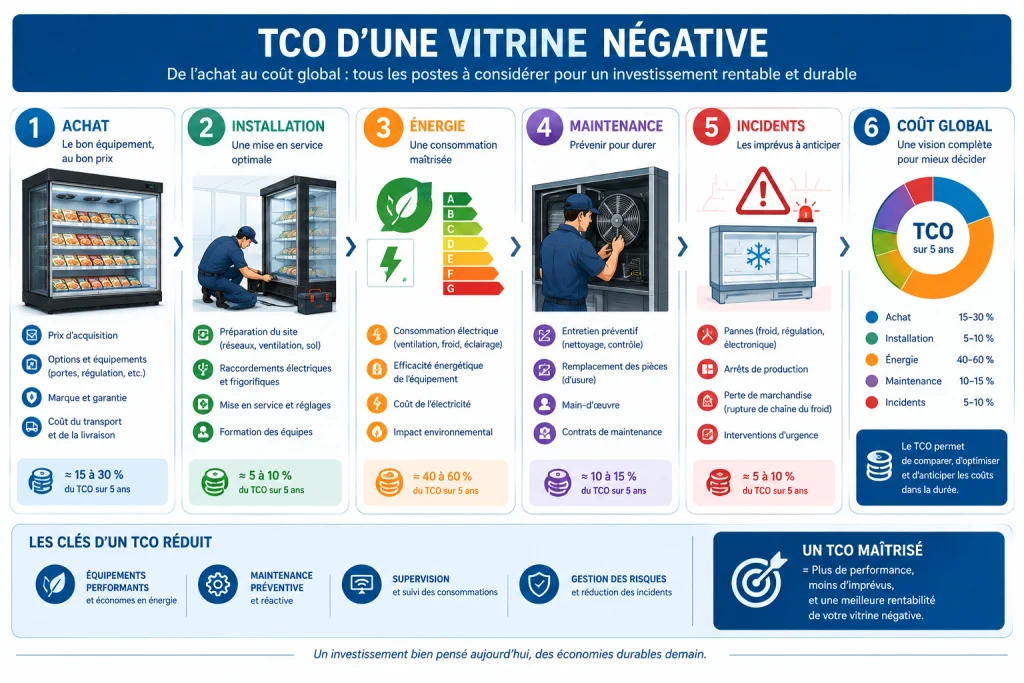

Une vitrine murale négative plus chère peut-elle être plus économique ?

Oui. Comme pour tout équipement frigorifique, il est pertinent de raisonner en coût total de possession (TCO).

Le coût réel comprend notamment :

• l’achat ;
• l’installation ;
• la consommation électrique ;
• l’entretien ;
• les interventions ;
• les pièces ;
• les éventuelles pertes liées aux incidents ;
• la durée de vie.

Une vitrine moins chère à l’achat peut donc présenter un coût global supérieur si elle consomme davantage ou nécessite davantage d’interventions.

Pour votre commerce

Le bon investissement n’est pas nécessairement celui qui affiche le prix d’achat le plus bas. C’est celui qui présente un équilibre pertinent entre : prix d’achat + consommation + fiabilité + maintenance + durée de vie.

Comment choisir une vitrine réfrigérée murale négative ?

Avant de choisir un meuble réfrigéré négatif, il est utile de considérer l’ensemble de ses performances.

En résumé : ce que la technologie change pour votre commerce

Une vitrine réfrigérée murale négative doit relever plusieurs défis simultanément : maintenir une température très basse, limiter les apports de chaleur, gérer le givre, préserver la visibilité des produits et maîtriser sa consommation.

Comprendre la technologie pour mieux exploiter son équipement frigorifique

Choisir une vitrine réfrigérée murale négative ne consiste donc pas simplement à rechercher un meuble capable de descendre à basse température. Il faut comprendre comment le froid est produit, comment la chaleur entre dans le meuble, comment le givre est maîtrisé, comment la température est régulée et combien l’équipement coûtera à exploiter pendant plusieurs années.

Pour le commerçant, ces choix techniques convergent vers quatre objectifs :

préserver les produits surgelés, maîtriser la consommation énergétique, limiter les risques d’exploitation et protéger la rentabilité de l’investissement.

Le bon équipement n’est donc pas nécessairement le plus puissant, le plus sophistiqué ou le moins cher. Le bon équipement est celui qui offre le meilleur équilibre entre performance frigorifique, stabilité thermique, efficacité énergétique, fiabilité, maintenance et coût global pour votre commerce.
